Запчасти к автоматической тестораскаточной машине STAR 700 Rollmatic (Италия)




Основные запасные части - 1 Основные запасные части - 2 Запасные части переднего крыла Блок передних шестерен, левый приводной вал транспортерной ленты
Блок передних шестерен, правый приводной вал транспортной ленты Блок передних шестерен, нижний раскатывающий цилиндр Привод опускания раскатывающего цилиндра, правая /левая сторона Запчасти заднего крыла
Нижняя и верхняя скребковая группа Вал приводной вращения транспортерной ленты - вал натяжения транспортерной ленты Намотчик тестовой ленты Натяжитель транспортерной ленты

Схема элеткрощита

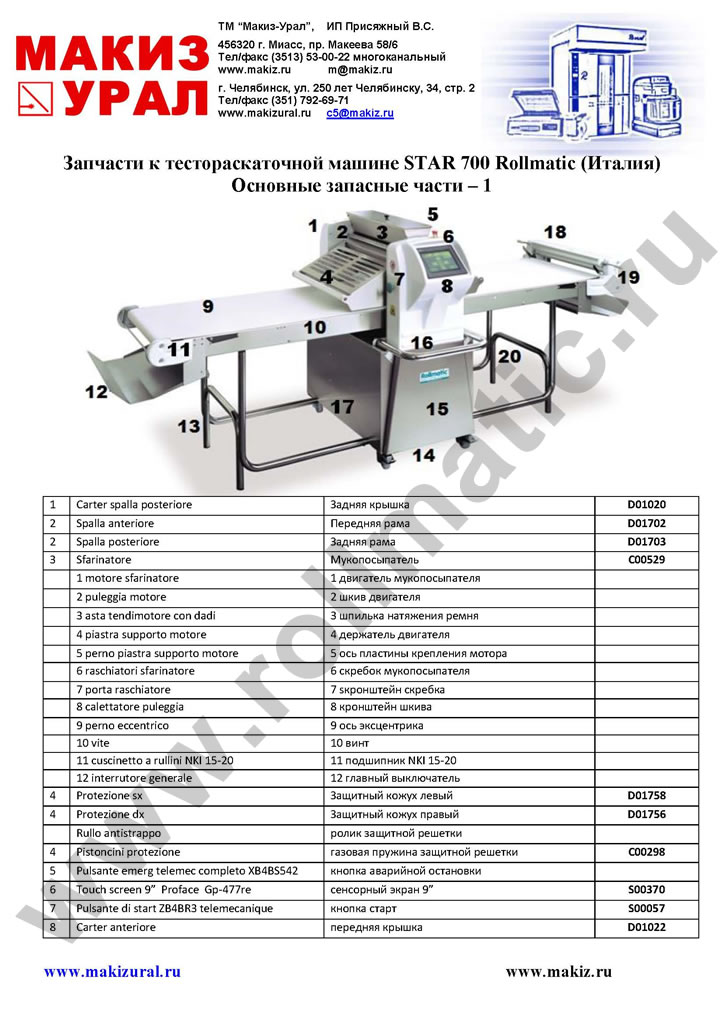

Основные запасные части
1 Carter spalla posteriore Задняя крышка D01020
2 Spalla anteriore Передняя рама D01702
2 Spalla posteriore Задняя рама D01703
3 Sfarinatore Мукопосыпатель C00529
  1 motore sfarinatore 1 двигатель мукопосыпателя
  2 puleggia motore 2 шкив двигателя
  3 asta tendimotore con dadi 3 шпилька натяжения ремня
  4 piastra supporto motore 4 держатель двигателя
  5 perno piastra supporto motore 5 ось пластины крепления мотора
  6 raschiatori sfarinatore 6 скребок мукопосыпателя
  7 porta raschiatore 7 sкронштейн скребка
  8 calettatore puleggia 8 кронштейн шкива
  9 perno eccentrico 9 ось эксцентрика
  10 vite 10 винт
  11 cuscinetto a rullini NKI 15-20  11 подшипник NKI 15-20
  12 interrutore generale 12 главный выключатель
4 Protezione sx Защитный кожух левый D01758
4 Protezione dx Защитный кожух правый D01756
  Rullo antistrappo ролик защитной решетки
4 Pistoncini protezione газовая пружина защитной решетки C00298
5 Pulsante emerg telemec completo XB4BS542 кнопка аварийной остановки
6 Touch screen 9”  Proface  Gp-477re сенсорный экран 9” S00370
7 Pulsante di start ZB4BR3 telemecanique кнопка старт S00057
8 Carter anteriore передняя крышка D01022

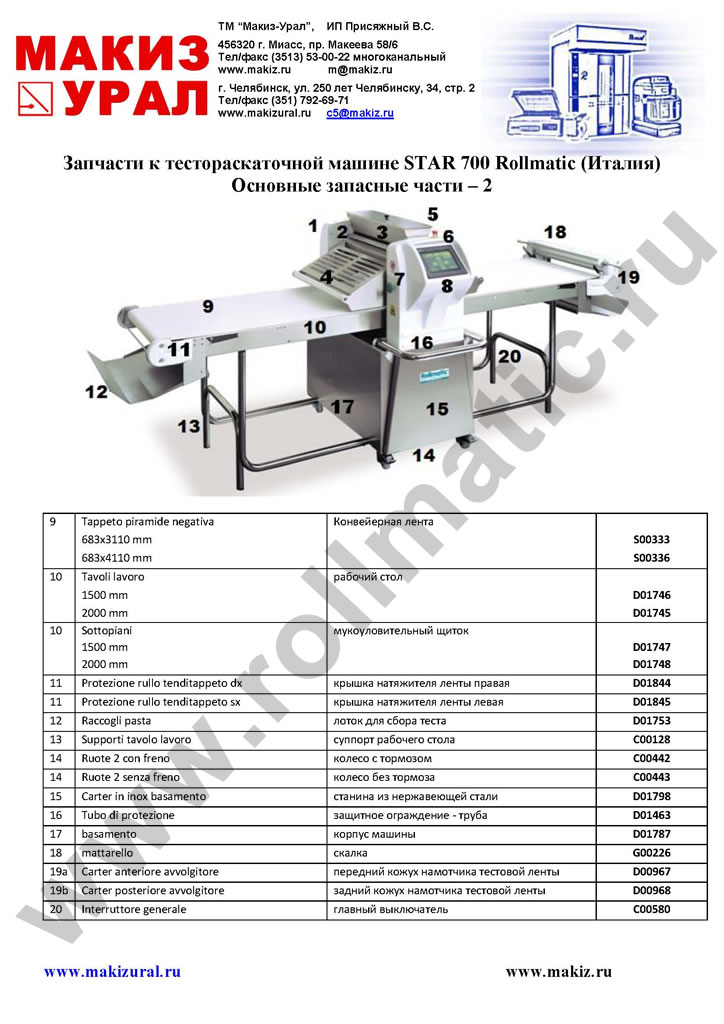

9 Tappeto piramide negativa Конвейерная лента
  683x3110 mm   S00333
  683x4110 mm   S00336
10 Tavoli lavoro рабочий стол
  1500 mm   D01746
  2000 mm   D01745
10 Sottopiani мукоуловительный щиток
  1500 mm   D01747
  2000 mm   D01748
11 Protezione rullo tenditappeto dx крышка натяжителя ленты правая D01844
11 Protezione rullo tenditappeto sx крышка натяжителя ленты левая D01845
12 Raccogli pasta лоток для сбора теста D01753
13 Supporti tavolo lavoro суппорт рабочего стола C00128
14 Ruote 2 con freno  колесо с тормозом C00442
14 Ruote 2 senza freno колесо без тормоза C00443
15 Carter in inox basamento станина из нержавеющей стали D01798
16 Tubo di protezione защитное ограждение - труба D01463
17 basamento корпус машины D01787
18 mattarello скалка G00226
19a Carter anteriore avvolgitore передний кожух намотчика тестовой ленты D00967
19b Carter posteriore avvolgitore задний кожух намотчика тестовой ленты D00968
20 Interruttore generale главный выключатель C00580

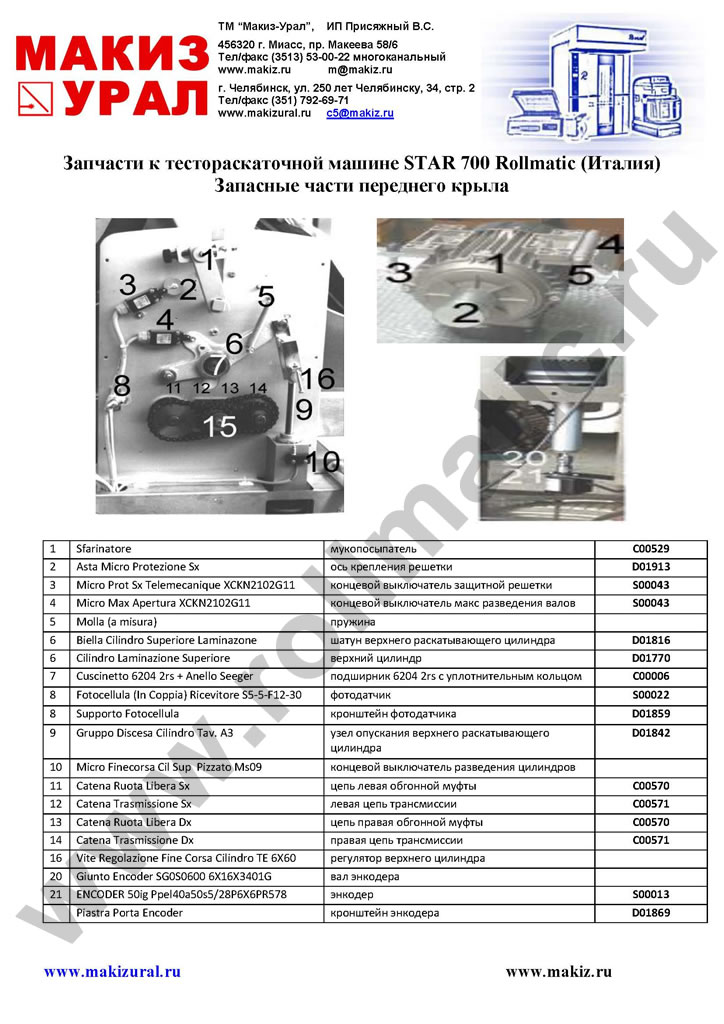

Запасные части переднего крыла
1 Sfarinatore мукопосыпатель C00529
2 Asta Micro Protezione Sx ось крепления решетки D01913
3 Micro Prot Sx Telemecanique XCKN2102G11 концевой выключатель защитной решетки S00043
4 Micro Max Apertura XCKN2102G11 концевой выключатель макс разведения валов S00043
5 Molla (a misura) пружина
6 Biella Cilindro Superiore Laminazone шатун верхнего раскатывающего цилиндра D01816
6 Cilindro Laminazione Superiore верхний цилиндр D01770
7 Cuscinetto 6204 2rs + Anello Seeger подширник 6204 2rs с уплотнительным кольцом C00006
8 Fotocellula (In Coppia) Ricevitore S5-5-F12-30 фотодатчик S00022
8 Supporto Fotocellula кронштейн фотодатчика D01859
9 Gruppo Discesa Cilindro Tav. A3 узел опускания верхнего раскатывающего цилиндра D01842
10 Micro Finecorsa Cil Sup  Pizzato Ms09 концевой выключатель разведения цилиндров
11 Catena Ruota Libera Sx цепь левая обгонной муфты C00570
12 Catena Trasmissione Sx  левая цепь трансмиссии C00571
13 Catena Ruota Libera Dx цепь правая обгонной муфты C00570
14 Catena Trasmissione Dx правая цепь трансмиссии C00571
16 Vite Regolazione Fine Corsa Cilindro TE 6X60 регулятор верхнего цилиндра
20 Giunto Encoder SG0S0600 6X16X3401G вал энкодера
21 ENCODER 50ig Ppel40a50s5/28P6X6PR578 энкодер S00013
  Piastra Porta Encoder кронштейн энкодера D01869

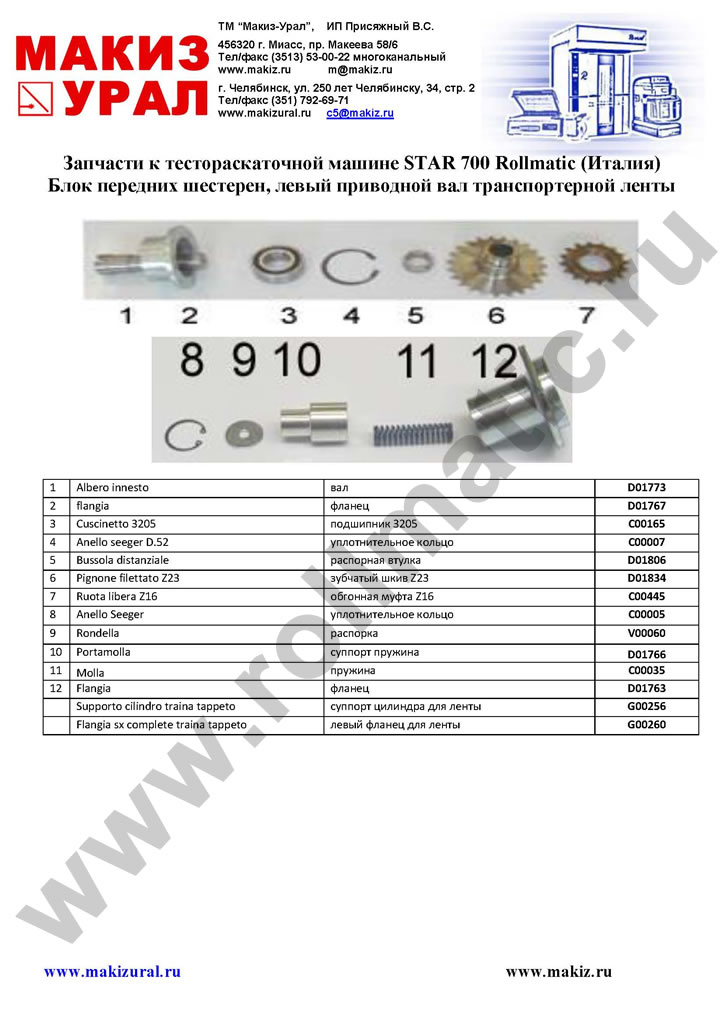

Блок передних шестерен, левый приводной вал транспортерной ленты
1 Albero innesto вал D01773
2 flangia фланец D01767
3 Cuscinetto 3205 подшипник 3205  C00165
4 Anello seeger D.52 уплотнительное кольцо C00007
5 Bussola distanziale распорная втулка D01806
6 Pignone filettato Z23 зубчатый шкив Z23 D01834
7 Ruota libera Z16 обгонная муфта Z16 C00445
8 Anello Seeger уплотнительное кольцо C00005
9 Rondella распорка V00060
10 Portamolla суппорт пружина D01766
11 Molla пружина C00035
12 Flangia фланец D01763
  Supporto cilindro traina tappeto суппорт цилиндра для ленты G00256
  Flangia sx complete traina tappeto левый фланец для ленты G00260

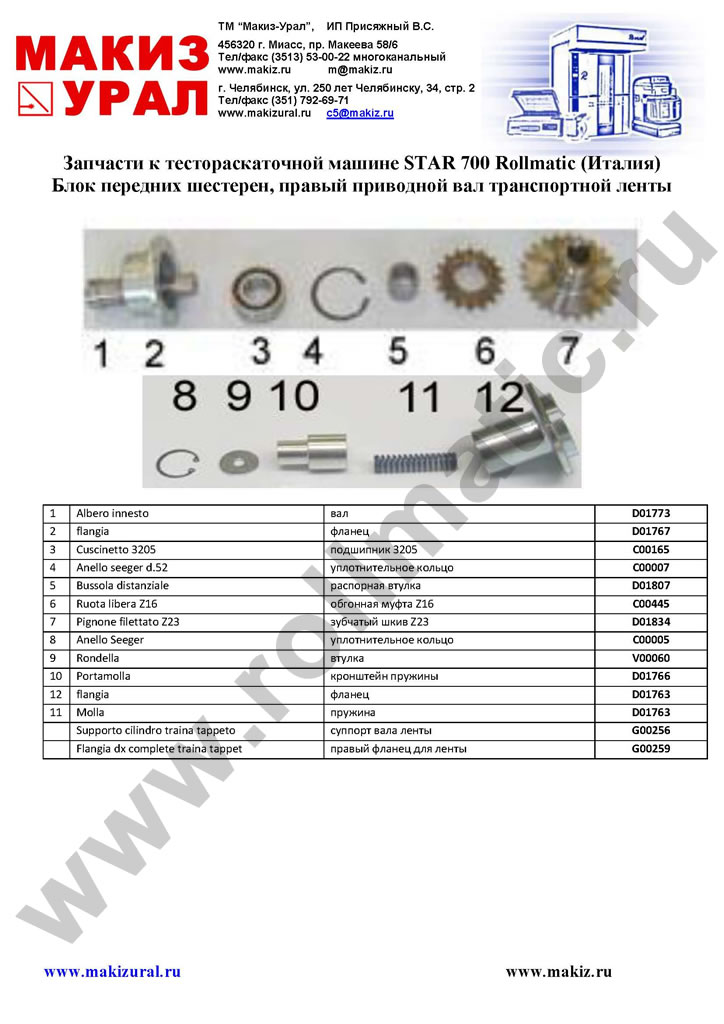

Блок передних шестерен, правый приводной вал транспортной ленты
1 Albero innesto  вал D01773
2 flangia фланец D01767
3 Cuscinetto 3205 подшипник 3205 C00165
4 Anello seeger d.52 уплотнительное кольцо C00007
5 Bussola distanziale  распорная втулка D01807
6 Ruota libera Z16 обгонная муфта Z16 C00445
7 Pignone filettato Z23 зубчатый шкив Z23 D01834
8 Anello Seeger  уплотнительное кольцо C00005
9 Rondella втулка V00060
10 Portamolla кронштейн пружины D01766
12 flangia фланец D01763
11 Molla пружина D01763
  Supporto cilindro traina tappeto суппорт вала ленты G00256
  Flangia dx complete traina tappet правый фланец для ленты G00259

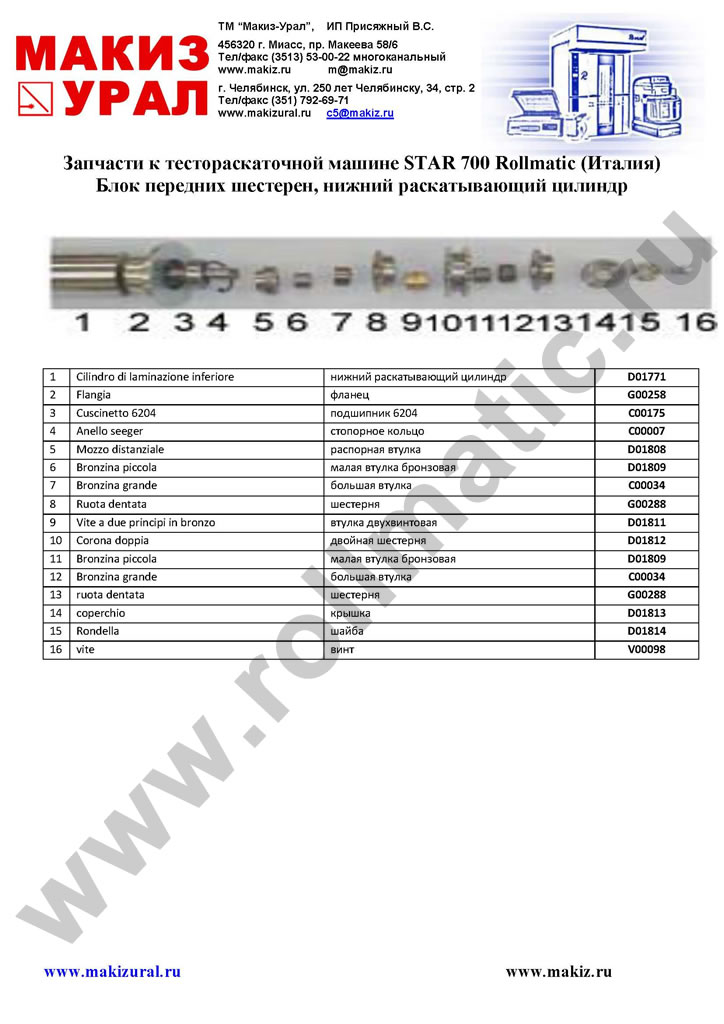

Блок передних шестерен, нижний раскатывающий цилиндр
1 Cilindro di laminazione inferiore нижний раскатывающий цилиндр D01771
2 Flangia фланец G00258
3 Cuscinetto 6204 подшипник 6204  C00175
4 Anello seeger стопорное кольцо C00007
5 Mozzo distanziale распорная втулка D01808
6 Bronzina piccola малая втулка бронзовая D01809
7 Bronzina grande большая втулка C00034
8 Ruota dentata шестерня G00288
9 Vite a due principi in bronzo втулка двухвинтовая D01811
10 Corona doppia двойная шестерня D01812
11 Bronzina piccola малая втулка бронзовая D01809
12 Bronzina grande большая втулка C00034
13 ruota dentata шестерня G00288
14 coperchio крышка D01813
15 Rondella  шайба D01814
16 vite винт V00098

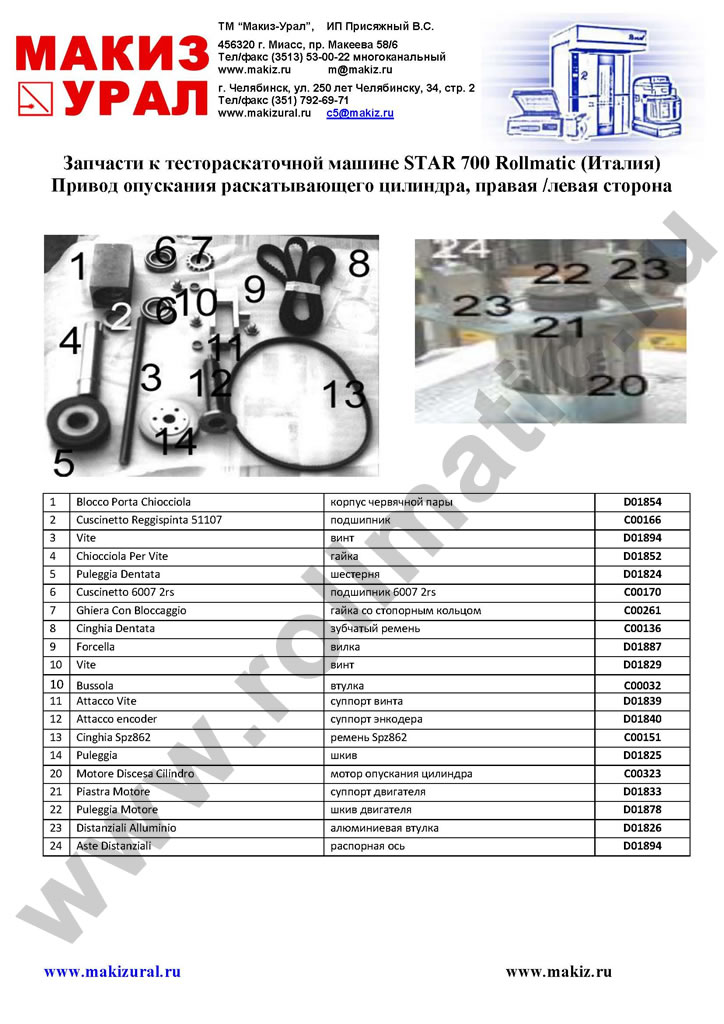

Привод опускания раскатывающего цилиндра, правая /левая сторона
1 Blocco Porta Chiocciola корпус червячной пары D01854
2 Cuscinetto Reggispinta 51107 подшипник C00166
3 Vite винт D01894
4 Chiocciola Per Vite гайка D01852
5 Puleggia Dentata шестерня D01824
6 Cuscinetto 6007 2rs подшипник 6007 2rs C00170
7 Ghiera Con Bloccaggio гайка со стопорным кольцом C00261
8 Cinghia Dentata зубчатый ремень C00136
9 Forcella вилка D01887
10 Vite винт D01829
10 Bussola втулка C00032
11 Attacco Vite суппорт винта D01839
12 Attacco encoder суппорт энкодера D01840
13 Cinghia Spz862 ремень Spz862 C00151
14 Puleggia шкив D01825
20 Motore Discesa Cilindro мотор опускания цилиндра C00323
21 Piastra Motore суппорт двигателя D01833
22 Puleggia Motore шкив двигателя D01878
23 Distanziali Alluminio алюминиевая втулка D01826
24 Aste Distanziali распорная ось D01894

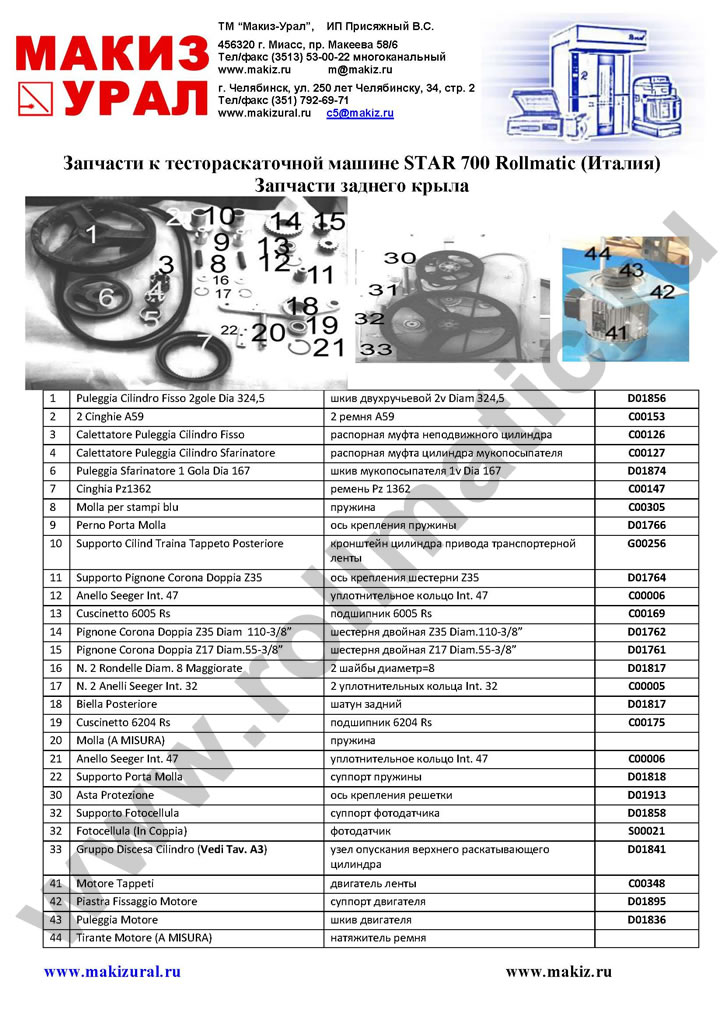

Запчасти заднего крыла
1 Puleggia Cilindro Fisso 2gole Dia 324,5 шкив двухручьевой 2v Diam 324,5  D01856
2 2 Cinghie A59 2 ремня A59 C00153
3 Calettatore Puleggia Cilindro Fisso распорная муфта неподвижного цилиндра C00126
4 Calettatore Puleggia Cilindro Sfarinatore распорная муфта цилиндра мукопосыпателя C00127
6 Puleggia Sfarinatore 1 Gola Dia 167 шкив мукопосыпателя 1v Dia 167 D01874
7 Cinghia Pz1362 ремень Pz 1362 C00147
8 Molla per stampi blu пружина C00305
9 Perno Porta Molla ось крепления пружины D01766
10 Supporto Cilind Traina Tappeto Posteriore кронштейн цилиндра привода транспортерной ленты G00256
11 Supporto Pignone Corona Doppia Z35 ось крепления шестерни Z35 D01764
12 Anello Seeger Int. 47 уплотнительное кольцо Int. 47 C00006
13 Cuscinetto 6005 Rs подшипник 6005 Rs C00169
14 Pignone Corona Doppia Z35 Diam  110-3/8” шестерня двойная Z35 Diam.110-3/8” D01762
15 Pignone Corona Doppia Z17 Diam.55-3/8” шестерня двойная Z17 Diam.55-3/8” D01761
16 N. 2 Rondelle Diam. 8 Maggiorate 2 шайбы диаметр=8 D01817
17 N. 2 Anelli Seeger Int. 32 2 уплотнительных кольца Int. 32 C00005
18 Biella Posteriore шатун задний D01817
19 Cuscinetto 6204 Rs подшипник 6204 Rs C00175
20 Molla (A MISURA) пружина
21 Anello Seeger Int. 47 уплотнительное кольцо Int. 47 C00006
22 Supporto Porta Molla суппорт пружины D01818
30 Asta Protezione ось крепления решетки D01913
32 Supporto Fotocellula суппорт фотодатчика D01858
32 Fotocellula (In Coppia) фотодатчик S00021
33 Gruppo Discesa Cilindro (Vedi Tav. A3) узел опускания верхнего раскатывающего цилиндра D01841
41 Motore Tappeti двигатель ленты C00348
42 Piastra Fissaggio Motore суппорт двигателя D01895
43 Puleggia Motore шкив двигателя D01836
44 Tirante Motore (A MISURA) натяжитель ремня

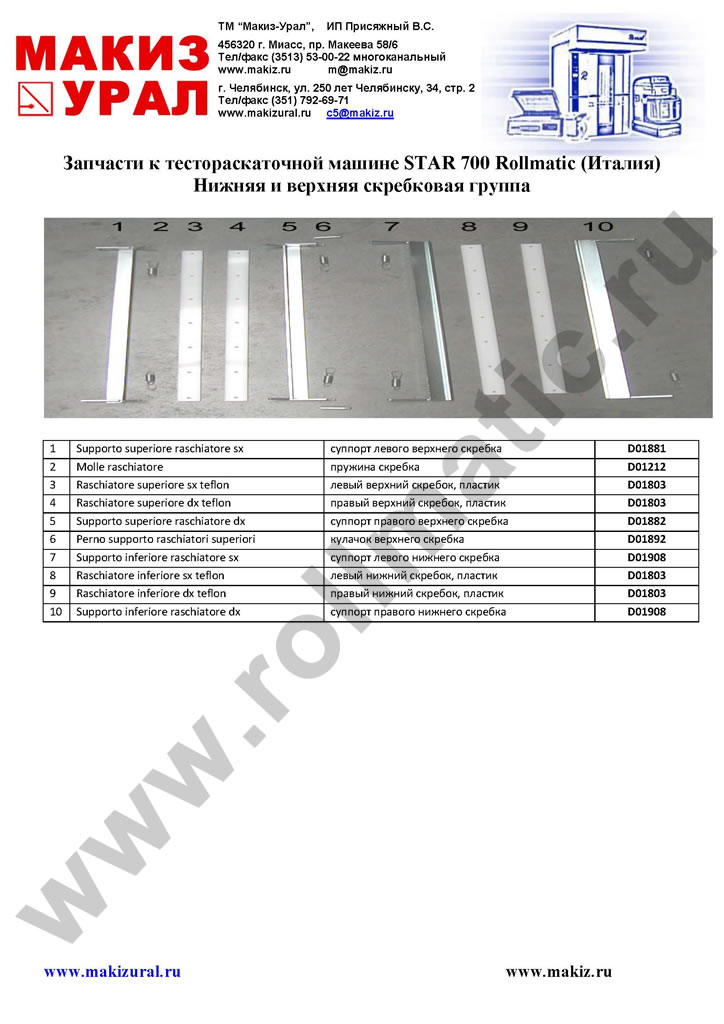

Нижняя и верхняя скребковая группа
1 Supporto superiore raschiatore sx суппорт левого верхнего скребка D01881
2 Molle raschiatore  пружина скребка D01212
3 Raschiatore superiore sx teflon левый верхний скребок, пластик D01803
4 Raschiatore superiore dx teflon правый верхний скребок, пластик D01803
5 Supporto superiore raschiatore dx суппорт правого верхнего скребка D01882
6 Perno supporto raschiatori superiori кулачок верхнего скребка D01892
7 Supporto inferiore raschiatore sx суппорт левого нижнего скребка D01908
8 Raschiatore inferiore sx teflon левый нижний скребок, пластик D01803
9 Raschiatore inferiore dx teflon правый нижний скребок, пластик D01803
10 Supporto inferiore raschiatore dx суппорт правого нижнего скребка D01908

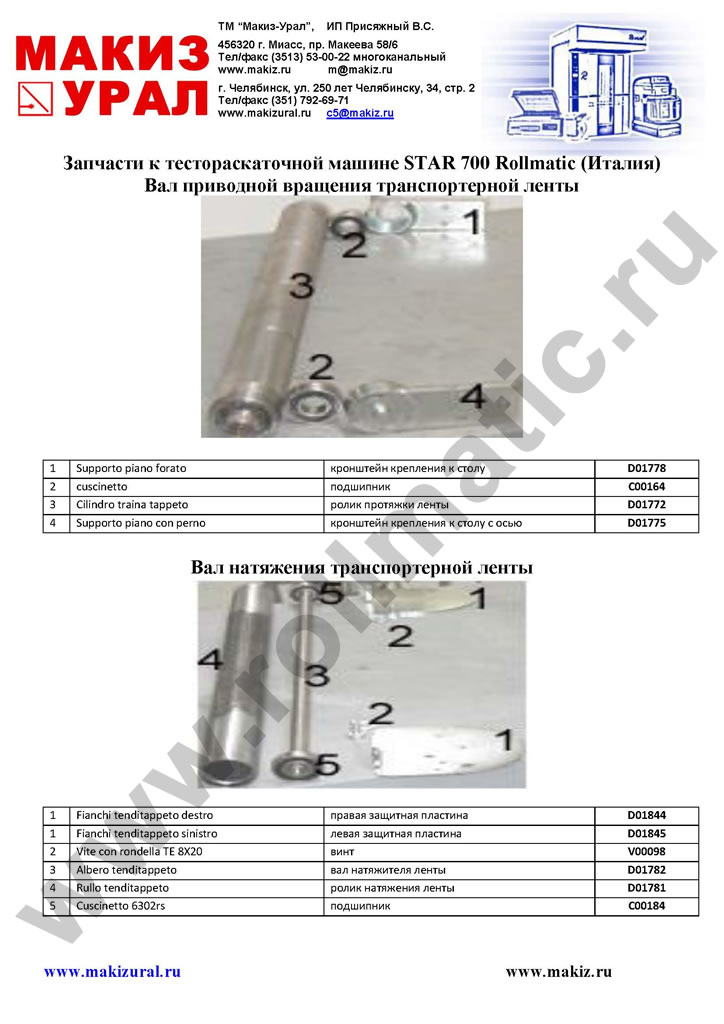

Вал приводной вращения транспортерной ленты
1 Supporto piano forato кронштейн крепления к столу D01778
2 cuscinetto подшипник C00164
3 Cilindro traina tappeto ролик протяжки ленты D01772
4 Supporto piano con perno кронштейн крепления к столу с осью D01775

Вал натяжения транспортерной ленты
1 Fianchi tenditappeto destro правая защитная пластина D01844
1 Fianchi tenditappeto sinistro левая защитная пластина D01845
2 Vite con rondella TE 8X20 винт V00098
3 Albero tenditappeto вал натяжителя ленты D01782
4 Rullo tenditappeto ролик натяжения ленты D01781
5 Cuscinetto 6302rs подшипник C00184

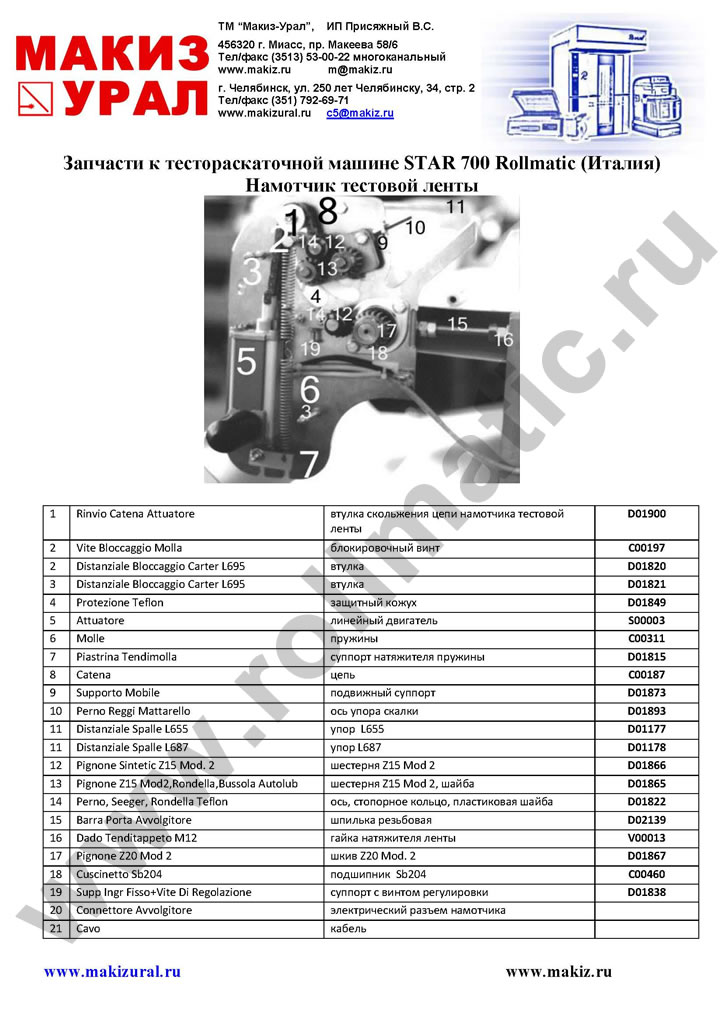

Намотчик тестовой ленты
1 Rinvio Catena Attuatore втулка скольжения цепи намотчика тестовой ленты D01900
2 Vite Bloccaggio Molla блокировочный винт C00197
2 Distanziale Bloccaggio Carter L695 втулка D01820
3 Distanziale Bloccaggio Carter L695 втулка D01821
4 Protezione Teflon защитный кожух D01849
5 Attuatore линейный двигатель S00003
6 Molle пружины C00311
7 Piastrina Tendimolla суппорт натяжителя пружины D01815
8 Catena цепь C00187
9 Supporto Mobile подвижный суппорт D01873
10 Perno Reggi Mattarello ось упора скалки D01893
11 Distanziale Spalle L655 упор  L655 D01177
11 Distanziale Spalle L687 упор L687 D01178
12 Pignone Sintetic Z15 Mod. 2 шестерня Z15 Mod 2 D01866
13 Pignone Z15 Mod2,Rondella,Bussola Autolub шестерня Z15 Mod 2, шайба D01865
14 Perno, Seeger, Rondella Teflon ось, стопорное кольцо, пластиковая шайба D01822
15 Barra Porta Avvolgitore шпилька резьбовая D02139
16 Dado Tenditappeto M12 гайка натяжителя ленты V00013
17 Pignone Z20 Mod 2 шкив Z20 Mod. 2 D01867
18 Cuscinetto Sb204 подшипник  Sb204 C00460
19 Supp Ingr Fisso+Vite Di Regolazione суппорт с винтом регулировки D01838
20 Connettore Avvolgitore электрический разъем намотчика
21 Cavo кабель

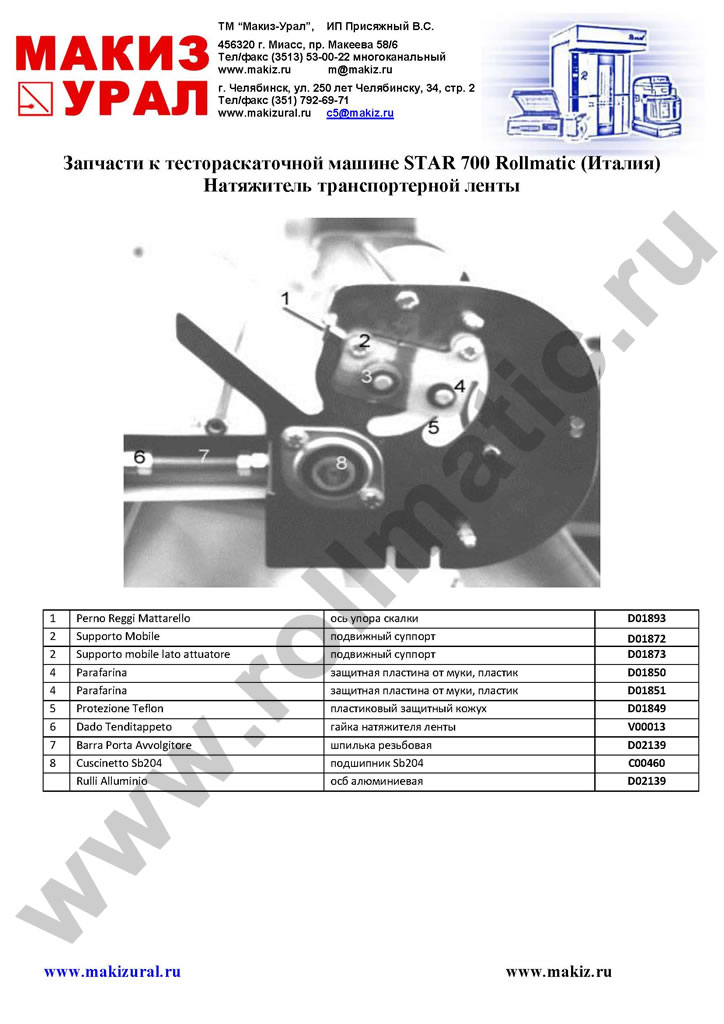

Натяжитель транспортерной ленты
1 Perno Reggi Mattarello ось упора скалки D01893
2 Supporto Mobile подвижный суппорт D01872
2 Supporto mobile lato attuatore подвижный суппорт D01873
4 Parafarina защитная пластина от муки, пластик D01850
4 Parafarina защитная пластина от муки, пластик D01851
5 Protezione Teflon пластиковый защитный кожух D01849
6 Dado Tenditappeto гайка натяжителя ленты V00013
7 Barra Porta Avvolgitore шпилька резьбовая D02139
8 Cuscinetto Sb204 подшипник Sb204 C00460
  Rulli Alluminio осб алюминиевая D02139

Схема элеткрощита
1 Inverter Tappeti Mitsubishi FR-E-540-1,5 Kw  инвертер привода транспортерной ленты
2 Inverter Discesa Cilindri Mitsubishi FR-E-540-0,4kw  инвертер привода валов
3 Trasformatore 0-230-400/0-19 трансформатор
4 2 Condensatori Kendell K014700MF-63V конденсатор
5 Interruttore Aut Bipolare Siemens 5SY6204-7 выключатель
5 Interruttore Aut Bipolare Siemens 5SY6210-7 выключатель
5 Interruttore Aut Bipolare Siemens 5SY6206-7 выключатель
5 Interruttore Aut Unipolare Siemens 5SY6104-7 выключатель
6 Contattore Siemens 3RT1015-1BB42 контактор
  Filtro Antidisturbo Siemens 3ZT1916-1DG00 фильтр
7 Salvamotore 3RV1011-1AA10 – Taratura 1.1-1.6A концевой выключатель защиты двигателя
7 Salvamotore 3RV1011-1JA10 – Taratura 7-10A концевой выключатель защиты двигателя
8 Contattore Siemens 3RT1015-1BB42 контактор
9 Filtri Antidisturbo Siemens 3ZT1916-1DG00 фильтр
9 Filtro Antidisturbo EZM 071171 фильтр
10 Eprom-Batteria Siemens GES7291-8GF23-0XA0 память
11 Plc S7-200 Siemens ПЛК S00395
12 Espansione 2 Uscite Analogiche Siemens GES7232-OHB22-0XA0 2 аналоговый выход
13 Contatti Ausiliari Siemens контакторы
14 Filtro Antidisturbo Mitsubishi FE5403.7 фильтр C00219
  Ventola вентилятор охлаждения

Среди наших клиентов многие крупные казахстанские предприятия, а география поставок включает такие города как Алма-Ата, Астана, Кустанай, Уральск, Рудный, Петропавловск, Усть-Каменогорск, Байконур, Караганда, Павлодар, Шымкент, то есть практически в каждом городе Казахстана стоит и работает поставленное нами оборудование.
Клиенты из Казахстана (в особенности Северного Казахстана) имеют возможность посетить наши выставочные залы в офисах в городах Челябинск и Миасс, которые находятся в 100-150 км от границы с Казахстаном. Там они могут посмотреть более 50 единиц оборудования и сервисные склады запчастей, которых более 1000 наименований.
Кроме того непосредственная близость к казахстанской границе и наличие полного ассортимента запчастей позволяют устранять любую неисправность в течении 48 часов.
ГЛАВНАЯ | КАТАЛОГ | ЗАПЧАСТИ | О КОМПАНИИ | КОНТАКТЫ | ENGLISH

АВТОМАТИЧЕСКИЕ
ТЕСТОРАСКАТКИ
ПОЛУАВТОМАТИЧЕСКИЕ
ТЕСТОРАСКАТКИ
РУЧНЫЕ
ТЕСТОРАСКАТКИ
ПРОМЫШЛЕННАЯ
ТЕСТОРАСКАТКА
КОМПАКТНАЯ
ТЕСТОРАСКАТКА
ПЛАНЕТАРНЫЕ ТЕСТОМЕСЫ
ХЛЕБОРЕЗКИ
КАЛИБРАТОР ТЕСТА
РАСКАТКА ДЛЯ ПИЦЦЫ
ПЕРЕМОЛОЧНАЯ МАШИНА
МАШИНА ДЛЯ
ИЗМЕЛЬЧЕНИЯ ХЛЕБА


Карта сайта Написать письмо Миасс: +7 (3513) 53-00-22 - многоканальный
Челябинск: +7 (351) 211-03-23 - многоканальный
Екатеринбург: +7 (343) 287-96-67, 228-00-55
Уфа: +7 (347) 246-58-62, 246-58-63
Владивосток: +7 (423) 230-21-33
Москва: +7 (495) 668-12-19
Санкт-Петербург: +7 (812) 309-05-81
Казань: +7 (919) 613-10-78
Краснодар: +7 (861) 203-39-03
Ростов-на-Дону: +7 (863) 303-64-55
Астана: +7 (7172) 78-81-16
Саратов: +7 (8452) 24-99-85
Пермь: +7 (342) 259-40-30, 259-40-29
Новосибирск: +7 (383) 227-90-47
Красноярск: +7 (391) 291-10-27
Алматы: +7 (727) 349-98-97
АБК Системы - комплексные решения планирования и оптимизации для ведущих мировых ритейлеров
